| 원래 장소: | 중국 광동 |
| 브랜드 이름: | GCC |
| 인증: | ISO/GMP/CE |
| 모델 번호: | FFUA |
| 문서: | GCC-FFU-500-Cleanroom-Layou...ut.pdf |

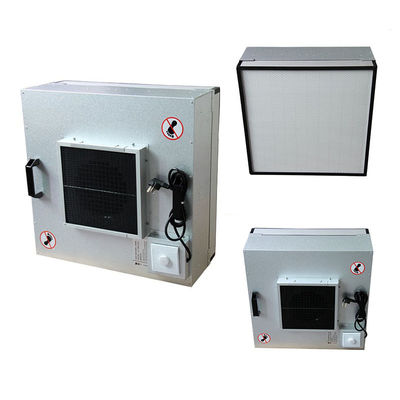

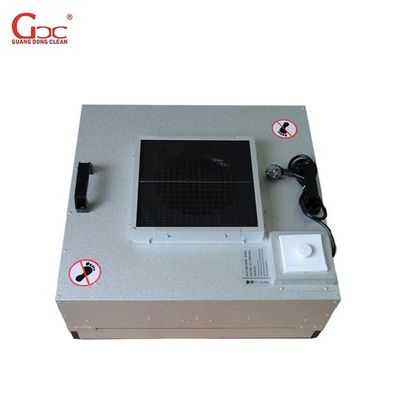

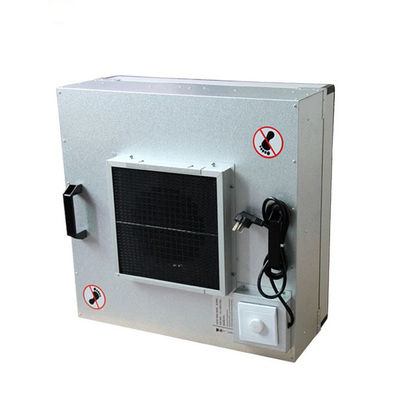

FFU는 팬 필터 유닛의 약자입니다. 동력과 필터링 기능을 갖춘 일종의 공기 공급 장치입니다. 공기는 FFU 상단으로 유입되어 Hepa 필터를 통과합니다. 필터링된 공기는 배출구에서 균일하게 배출되며, 모듈 연결이 작동합니다.
FFU는 청정 공기와 입자 제어를 제공합니다. FFU는 클린룸 천장에 설치되며(25% ~ 100% 커버율), 일반적인 크기는 2'*2' 또는 2'*4' 또는 4'*4' 또는 고객 요청에 따른 기타 맞춤형 크기입니다.
1. 제품 재료
a. 박스 구조: SGLD.(선택 사항으로 스테인리스 스틸)
b. 공기 흡입구에는 탈착식 팬 보호망과 공기 흐름 전환 링이 있어 공기 흐름을 원활하게 보장하고
건설 시 안전을 보호할 수 있습니다.
c. 팬 박스 모서리 주변에 클래퍼보드가 있어 HEAP 필터를 연결하는 데 도움이 됩니다.
d. 팬:
(a) 유형: 원심 팬.
(b) 임펠러 재료: 플라스틱/알루미늄.
(c) 풍속: 0.35m/s-0.62m/s, 속도 조절 가능. 초기 저항: ≤130Pa, 최종 저항: ≤200Pa.
(d) 높은 정압은 필터/디퓨저 플레이트/높은 바닥/클린룸/드라이 코일 및 반환 덕트의 압력 손실을 극복할 수 있습니다.
(e) 소음 수준: <58dB(A)(0.45m/s)
(f) 전원: 단상 220V 50Hz (현지 전압에 적합하도록 변환 플러그 장착 가능).
(g) 단자함: 3구 빠른 전원 연결.
(h) AC 전원 플러그: 중국 CPCS-CCC (Type I).
2. 제어 시스템
a. 선택적 중앙 집중식 제어: FFU 그룹 제어 시스템, 현장 및 원격 ON/OFF 제어가 채택되고, FFU 루프의 작동 상태가 신호에 의해 공장의 중앙 모니터링으로 가져옵니다. 중앙 제어 컴퓨터는 FFU 시작, 정지 및 속도 조절을 작동하고 FFU의 작동 및 과부하 상태를 표시할 수 있습니다.
b. 고장 및 다운타임 표시 제공.

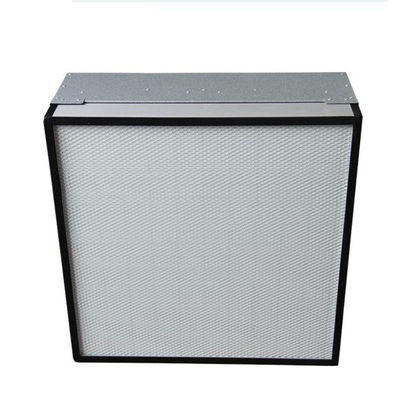

3. HEAP 필터
a. 필터 재료: H13/h14(99.97-99.99%@0.3μm) 유리 섬유.
b. 프레임: 알루미늄 합금.
c. 필터는 공장 출고 전에 엄격하게 테스트되었으며, 테스트 보고서를 제공할 수 있습니다.
| 항목 | GCC-FFUA-1 | GCC-FFUA-2 | GCC-FFUA-3 | GCC-FFUA-4 | |
| 크기 (WxLxH) | 575x875x275mm | 920x615x275mm | 575x1175x275mm | 615x1225x275mm | |
| 공기 흐름 | 800~900m³/h | 800~900m³/h | 1100~1200m³/h | 1100~1200m³/h | |
| 풍속 | 0.35~0.55m/s | ||||
| 총 압력 | 230Pa | 230Pa | 230Pa | 230Pa | |
| 전원 | 100W | 100W | 100W | 100W | |
| 무게 | 25kgs | 27.5kgs | 34kgs | 37.5kgs | |
| 소음 (HEPA 필터 아래 1m) |
55~63dB | ||||
| 진동 | 0.2~0.7mm/s | ||||
| 제어 모드 | 수동 또는 컴퓨터 그룹 제어 | ||||
| 옵션 |
DOP 주입 포트 / DOP 샘플 포트 / 차압 강하 테스트 포트 / 차압 강하 알람 장치 |
||||
| HEPA 필터 | 크기 (WxHxD) | 570x870x69mm | 915x610x69mm | 570x1170x69mm | 610x1220x69mm |
| 효율 | 99.99% 0.3μm | ||||
| 프레임 | 고품질 양극 산화 알루미늄 | ||||
| 초기 압력 강하 | 110Pa@0.45m/s±15% | ||||
| 특성 | PU 폼 엔드리스 가스켓 | ||||
응용 분야
클래스 10,000에서 클래스 10의 클린룸에 적용하여 초청정 조립 라인, 클린 작업 사무실, 클린 부스, 클린 옷장 등을 형성합니다.....
