| 원래 장소: | 중국 |
| 브랜드 이름: | GCC |
| 인증: | ISO |

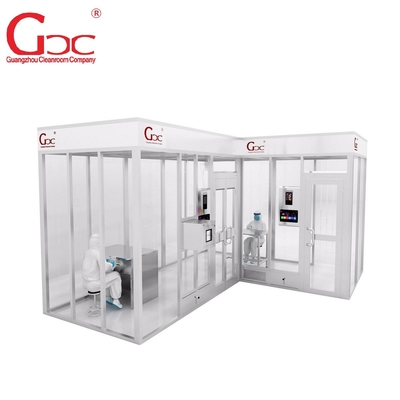

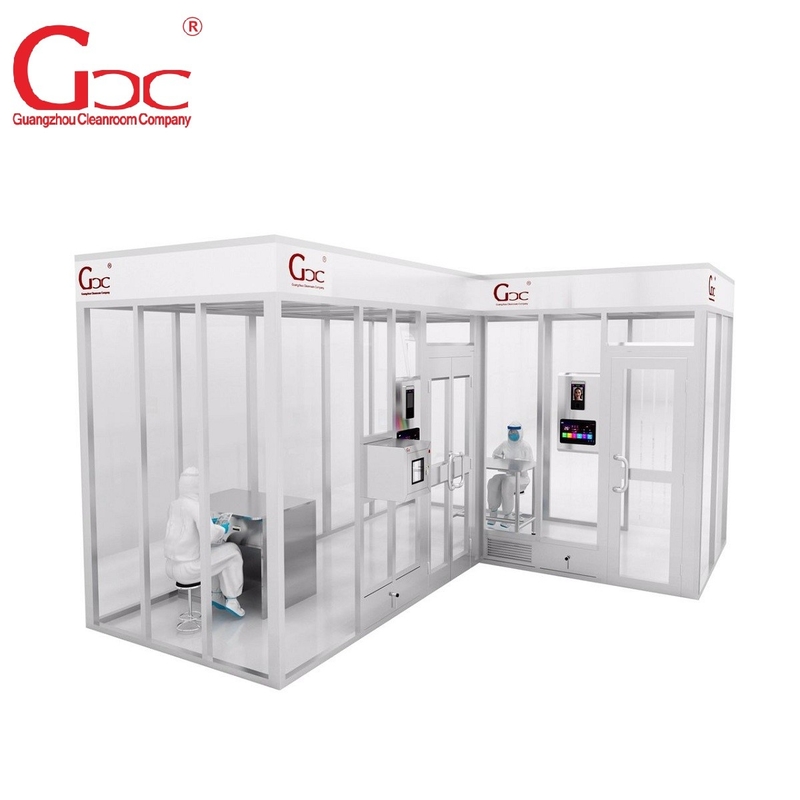

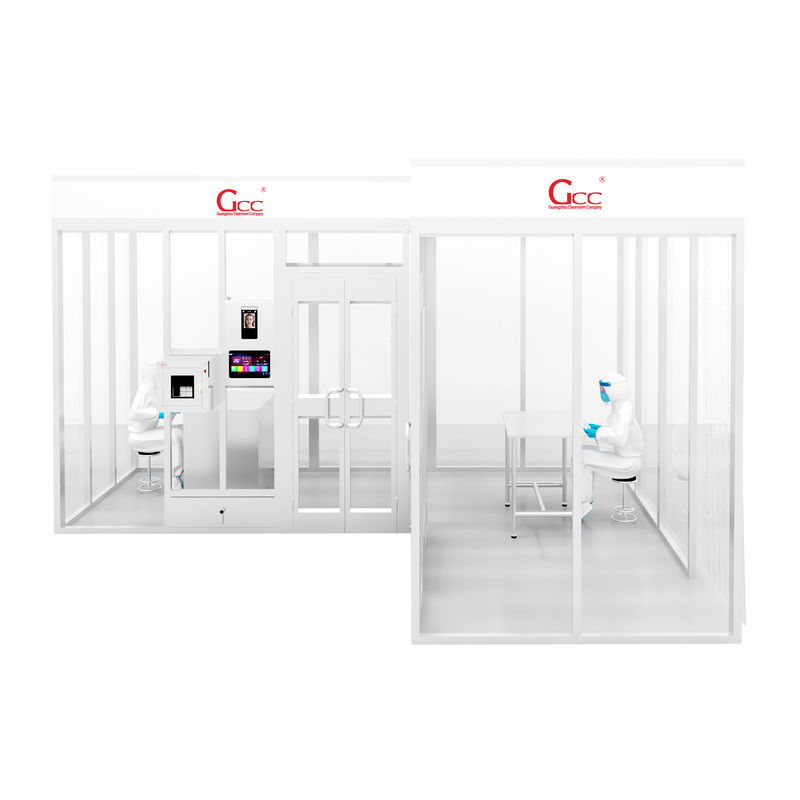

GCC는 클린 부스의 전통적인 디자인 개념을 변경했으며, 미니 클린 유닛은 모듈식 통합 디자인 개념을 채택했습니다. 이 아키텍처는 SMIF 형태와 유사하며, 다양한 독립적인 클린 구역을 가지고 있습니다. 유일한 차이점은 연결 암으로 전송이 수행되지 않고 닫힌 클린 룸에서 작동한다는 것입니다. 독립적인 에어컨 및 환기 시스템을 갖추고 있습니다. 이 형태의 장점은 간편한 탄성 간격, 낮은 건설 비용이며, 기존의 토목 건설 정화실에 비해 비용이 크게 절감됩니다.
조립식 클린룸의 공기 중 입자 청결도 레벨
| FED STD 209E | ||||||
| 레벨 | >=0.1um | >=0.2um | >=0.3um | >=0.5um | >=5um | 해당 |
| 1 | 35 | 7 | 3 | 1 | ISO3 | |
| 10 | 350 | 75 | 30 | 10 | ISO4 | |
| 100 | 100 | ISO5 | ||||
| 1000 | 1000 | 7 | ISO6 | |||
| 10000 | 10000 | 70 | ISO7 | |||
| 100000 | 100000 | 700 | ISO8 | |||
| ISO 14644-1 클린룸 표준 | |||||||
| 레벨 | >=0.1um | >=0.2um | >=0.3um | >=0.5um | >=1um | >=5um | 해당 |
| ISO1 | 10 | 2 | |||||
| ISO2 | 100 | 24 | 10 | 4 | |||
| ISO3 | 1000 | 237 | 102 | 35 | 8 | 1 | |
| ISO4 | 10000 | 2370 | 1020 | 352 | 83 | 10 | |
| ISO5 | 100000 | 23700 | 10200 | 3520 | 832 | 29 | 100 |
| ISO6 | 1000000 | 237000 | 102000 | 35200 | 8320 | 293 | 1000 |
| ISO7 | 352000 | 83200 | 2930 | 10000 | |||
| ISO8 | 3520000 | 832000 | 29300 | 100000 | |||
| ISO9 | 35200000 | 8320000 | 293000 | 실내 공기 | |||
매개변수
| 클린 클래스 레벨 | 층류 클린 룸 | ||||
| GCC-LFCS1500mm | GCC-LFCS2000mm | GCC-LFCS3000mm | GCC-LFCS5000mm | ||
| 크기 | 1500*2000*2400mm | 2000*3000*2400mm | 3000*4000*2400mm | 5000*5000*2400mm | |
| 재료 | 프레임워크 | 냉간 압연 강철, 알루미늄, 스테인리스 스틸 | |||
| 주변 | 플렉시 유리, 소프트 커튼, 정전기 방지 스트립 커튼 | ||||
| 클린 클래스 레벨 | 100 | 1000 | 10000 | 100000 | |
| HEPA 필터 | 크기 | 610*610*69mm | 1220*610*69mm | 1220*610*69mm | 1220*610*69mm |
| 효율 | 99.99% | 99.99% | 99.99% | 99.99% | |
| 공기 흐름 | 4000m³/h | 5040m³/h | 7560m³/h | 12000m³/h | |
| 프리 필터 | 크기 | 선택 사항 | |||
| 모터 | 전원 공급 장치 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 소음 | 62dB | 62dB | 62dB | 62d | |
응용 분야
GCC 층류 클린 룸은 조립 라인 작업 구역 및 고정밀 제품 조립 구역과 같이 더 높은 수준의 정화 수준이 필요한 작업장에 사용됩니다.
